一．概述

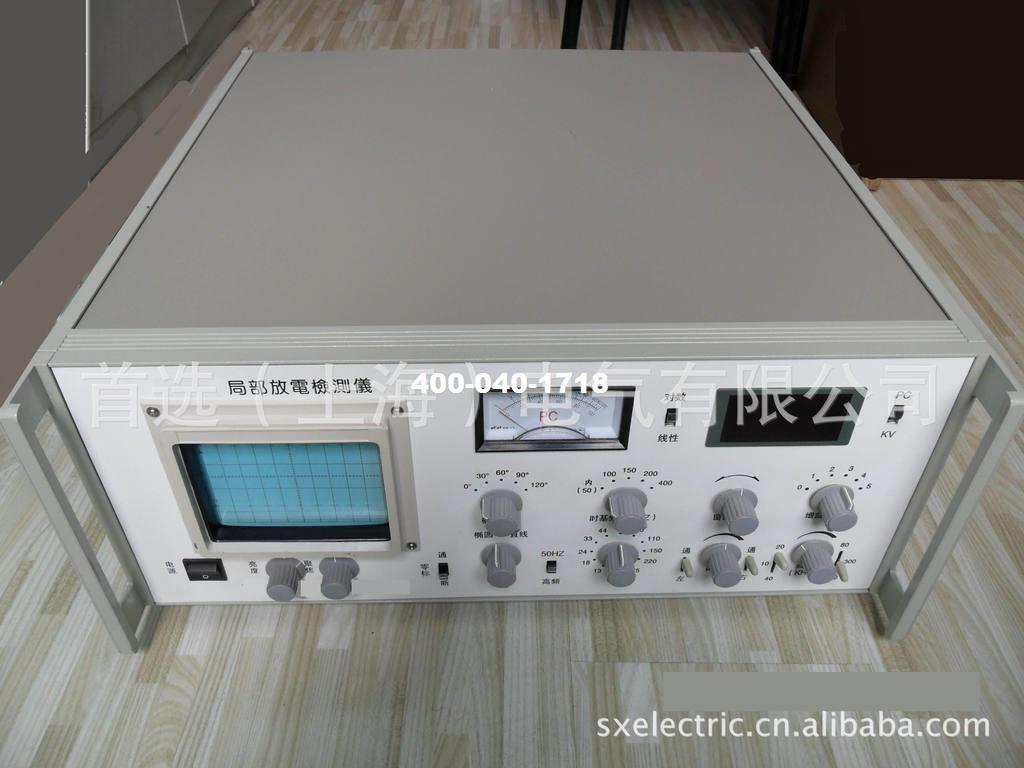

SHJF型局部放电测试仪是我公司继02型局部放电测试仪后研制开发生产的又一新颖仪器。它基本上保持了SH的优点和功能，并致力于缩小仪器体积、重量、使之成为名符其实的携带式仪器。SHJF局部放电测试仪是根据IEC（270）标准，利用脉冲电流法原理研制而成，并满足GB-7354-87、GB-1207-97、GB-1208-97中关于局部放电测试对测试仪器规定的技术要求。具有灵敏度高、测试的试品范围广，有高频椭圆扫描，放电系统动态范围大，并采用先进的抗干扰组件和独特的门显示电路，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。
二、局部放电测试仪的技术参数
1．可测试品的电容范围：6pF-250uF
2．检测灵敏度及允许电流（见表1）。
3．椭圆扫描时基
（1）频率：50、100、150、200、400Hz。
（2）旋转：以30度为一档，可旋转120度。
（3）工作方式：标准-扩展-直线。
（4）高频时基椭圆可按输入电压（13-275V）调至正确大小。
4．显示单元
采用100×80mm矩形示波管，有亮度与聚集调节旋钮。
5．放大器
（1）3dB低频端频率fL：20、40kHz任选。
（2）3dB低频端频率fL：200、300kHz任选。
（3）增益调节：粗调6档，档间增益差20±1dB。
（4）细调范围：>20dB。
（5）正、负脉冲响应不对称性：<1dB。
6、时间窗
（1）窗宽：可调，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
（4）具有一次性轰击装置，轰击时间约20ms（供拍照用）。
7、脉冲峰值表
（1）线性刻度指针式表头0?100 误差±5%（以满刻度计）。
（2）对数刻度指针式表头0?10?100 误差±5%（以满刻度计）。
（3）数字表头：以3位半LED数字表显示 误差：±3%（以满刻度计）。
8、试验电压表
（1）量程100KV（用100KV电压表电阻R）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
9、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
10、结构
（1）体积530×550×220mm
（2）重量：约10KG。
